La Relazione tecnica per insegna pubblicitaria è un documento tecnico-giuridico obbligatorio redatto da un professionista abilitato per chiedere l’autorizzazione all’installazione di insegne di esercizio. Serve a descrivere con precisione l’ubicazione, le caratteristiche costruttive, i fissaggi, gli eventuali impianti elettrici e le verifiche strutturali e di sicurezza, nonché a dichiarare il rispetto della normativa vigente e degli eventuali vincoli locali.
Come compilare il modello Relazione tecnica per insegna pubblicitaria
La relazione tecnica deve essere redatta in modo chiaro, completo e documentabile, indicando innanzitutto i dati anagrafici e fiscali del richiedente e, se diverso, del proprietario dell’immobile. Per l’ubicazione occorre fornire il Comune, l’indirizzo civico e i riferimenti catastali; se l’insegna è collocata su una carreggiata provinciale o statale è necessario indicare la S.P./S.S. e il chilometraggio.
La descrizione dell’insegna deve specificare la tipologia costruttiva, la posizione esatta sul fabbricato, le dimensioni in metri e la superficie in metri quadrati con relativo calcolo, i materiali, i colori e ogni elemento sporgente o mobile. Per le modalità di ancoraggio si devono riportare le tecniche di fissaggio previste (tasselli chimici, piastre, saldature ecc.) e le quote rilevanti: distanza dal filo strada, altezza libera sotto l’insegna, eventuale ingombro su suolo pubblico; se l’intervento richiede opere strutturali vanno allegate le relative relazione e i calcoli firmati da professionista abilitato.
Quando l’insegna è luminosa la relazione deve descrivere il tipo di illuminazione (LED, neon, retroilluminata), l’alimentazione, la potenza impegnata, il flusso luminoso o l’intensità espressa in cd/m2 e dichiarare la conformità ai limiti di abbagliamento (max 150 cd/m2) e l’assenza di luce intermittente; vanno indicati l’impresa installatrice, la dichiarazione di conformità CEI e le protezioni elettriche previste.
La relazione deve inoltre accertare eventuali vincoli paesaggistici o monumentali e riportare i nulla osta necessari, nonché elencare gli elaborati grafici e fotografici allegati (planimetrie, prospetti, sezioni, disegni di ancoraggio, calcoli strutturali, foto dello stato di fatto, documentazione digitale). La parte finale contiene le dichiarazioni asseverate del tecnico abilitato con i riferimenti professionali, la data, firma e timbro, e la dichiarazione del richiedente; il tecnico, sotto la propria responsabilità penale, deve attestare conformità allo stato dei luoghi, rispetto degli articoli del D.P.R. 495/92 e del Codice della Strada e conformità alle norme CEI per l’impianto elettrico.
È essenziale che la relazione sia supportata da elaborati tecnici firmati e da eventuali calcoli strutturali quando richiesti, perché false dichiarazioni comportano responsabilità disciplinari e penali e la segnalazione all’Ordine professionale e alle autorità competenti.
Esempio Relazione tecnica per insegna pubblicitaria
RELAZIONE TECNICA PER INSEGNA PUBBLICITARIA
1. DATI RICHIEDENTE / TITOLARE DELL’IMPIANTO
- Nome / Ragione sociale: Ristorante Da Marco S.r.l.
- Codice Fiscale / P.IVA: CF 02101980M01H501X / P.IVA 01234567890
- Indirizzo sede legale: Via Roma 10, 00100 Roma (RM)
- Recapito telefonico: +39 06 1234567
- PEC / email: dmarco@pec.it / info@damarco.it
- Proprietà dell’immobile (se diversa dal richiedente): Sig. Luigi Bianchi
- Dati del proprietario (nome, cf, indirizzo): Luigi Bianchi, CF BNCLGU65A01H501Y, Via dei Giardini 12, 00100 Roma
2. UBICAZIONE DELL’IMPIANTO
- Comune: Roma
- Indirizzo / Via: Via dei Giardini
- Numero civico: 12
- Foglio catastale: 12 Particella: 345 Sub: 2
- Tratto stradale (se su strada provinciale/statale): –
- S.P. / S.S. n.: – Km: –
- Centro abitato: Sì
- Contesto urbanistico (es. centro storico, area commerciale, ecc.): Centro storico / area commerciale
3. DESCRIZIONE DELL’INSEGNA
- Numero impianti oggetto della presente richiesta: 1
- Impianto n. 1
- Tipologia: Insegna frontale su parete
- Posizione esatta sull’edificio: Sopra ingresso principale, centrata rispetto al portale
- Coordinate planimetriche / riferimento planimetrico: N 41.8902 E 12.4922 (WGS84)
- Dimensioni e superficie:
- Larghezza: 2,50 m
- Altezza: 0,60 m
- Sporgenza dalla facciata: 0,10 m
- Superficie totale: 1,50 mq (calcolo: 2,50 x 0,60 = 1,50 mq)
- Materiali prevalenti (frontale, struttura, supporti): Frontale pannello Alucobond bianco, lettere in PVC termoformato, struttura di supporto in acciaio zincato
- Colore / grafica (descrizione): Fondo bianco, logo e lettering blu RAL 5005, retro non visibile dalla strada
- Spessore / profilo: 30 mm
- Peso stimato: 25 kg
- Eventuali elementi mobili o sporgenti: Nessuno
4. CARATTERISTICHE DELL’INSTALLAZIONE E FISSAGGI
- Modalità di ancoraggio: Ancoraggio su parete in muratura mediante piastre in acciaio fissate con tasselli chimici e bulloneria inox; saldature sui supporti metallici
- Distanza dal filo strada / limite marciapiede / distanza dal bordo carreggiata: 3,00 m dal bordo carreggiata
- Altezza libera dal suolo (sotto insegna): 3,50 m
- Ingombro su suolo pubblico: No
- Intervento strutturale previsto sull’edificio: No
- Verifica di stabilità e resistenza al vento eseguita: Sì
- Allegato progetto calcolo strutturale n.: 001-CS-2024
5. IMPIANTO LUMINOSO (se applicabile)
- Tipologia illuminazione: Retroilluminata X Neon ___ LED X
- Alimentazione elettrica: monofase X trifase ___
- Potenza impegnata: 30 W
- Flusso luminoso / intensità luminosa dichiarata: 120 cd/m2
- Dichiarazione conformità ai limiti di abbagliamento (max 150 cd/m2) e assenza di luce intermittente: SÌ
- Dispositivi antiabbagliamento / schermature previste: Diffusori opalini e regolazione intensità con dimmer e sensore crepuscolare
- Impresa installatrice impianto elettrico (ragione sociale, P.IVA): Elettrica Roma S.r.l., P.IVA 09876543210
- Dichiarazione di conformità CEI rilasciata dall’installatore: Sì
- Numero / data dichiarazione CEI: CEI-2023-045 del 15/06/2024
- Collegamento a rete e protezioni: Interruttore differenziale 30 mA, interruttore magnetotermico, messa a terra collegata quadro condominiale verificata
6. VINCOLI, AUTORIZZAZIONI E CONSENSI
- L’immobile è sottoposto a vincoli paesaggistici / monumentali: No
- Consenso del proprietario dell’immobile (se diverso dal richiedente): Allegato: Sì
- Altri nulla osta necessari (es. ente proprietario della strada): Non necessari per ubicazione in centro urbano; in caso di occupazione suolo pubblico richiedere nulla osta al Comune
7. RIFERIMENTI NORMATIVI
- Si assume il rispetto delle disposizioni del Codice della Strada (D.Lgs. 285/1992) e del D.P.R. 495/1992 (artt. 23, 26, 47-59) e delle norme tecniche CEI per gli impianti elettrici.
- Norme tecniche e regolamenti comunali di riferimento: Regolamento edilizio e regolamento affissioni del Comune di Roma; norme CEI 64-8 per impianti elettrici
8. DICHIARAZIONI ASSEVERATE DEL TECNICO ABILITATO
Il sottoscritto Ing. Paolo Verdi (nome e cognome), nato a Milano il 01/01/1980, CF VRDPLL80A01F205X, iscritto all’Albo/Ordine degli Ingegneri di Roma al n. 12345, con studio professionale in Roma, via Navona 5, PEC paolo.verdi@pec.it, telefono +39 06 7654321, sotto la propria responsabilità penale ai sensi degli artt. 359 e 481 C.P.,
DICHIARA E ASSEVERA:
- a) Che lo stato dei luoghi corrisponde a quanto riportato nella presente relazione e nei relativi elaborati grafici: Sì
- b) Che l’ubicazione e le caratteristiche dell’insegna rispettano le distanze e le prescrizioni previste dall’art. 49 del D.P.R. 495/92 e altre norme vigenti: Sì
- c) Che l’insegna luminosa rispetta le prescrizioni di cui all’art. 50 del D.P.R. 495/92 (assenza di abbagliamento, limite luminosità, assenza di luce intermittente): Sì
- d) Che il posizionamento non comporta pericolo per la pubblica incolumità e rispettando l’art. 51 del D.P.R. 495/92 e del Codice della Strada: Sì
- e) Che per installazioni su strade è rispettata la normativa del gestore della sede stradale e sono indicate le distanze dalla carreggiata: Sì
- f) Che l’impianto elettrico sarà realizzato in conformità alle norme CEI e che la dichiarazione di conformità sarà rilasciata dall’installatore abilitato: Sì
- g) Che sono stati acquisiti i necessari consensi / nulla osta da proprietari e soggetti terzi (specificare): Nulla osta del proprietario Sig. Luigi Bianchi allegato
- h) Eventuali osservazioni o prescrizioni eseguite: Tutte le opere di fissaggio verranno eseguite come da progetto allegato e con materiali certificati; eventuali fori nella muratura verranno ripristinati a lavoro ultimato
9. ELENCO DOCUMENTAZIONE ALLEGATA (barrare gli allegati presentati)
- Planimetria generale (estratto catastale e/o planimetria comunale): Sì
- Pianta e prospetto con indicazione dell’insegna e quote: Sì
- Sezione e dettagli costruttivi dell’insegna: Sì
- Disegno costruttivo e particolari di ancoraggio: Sì
- Calcoli strutturali / relazione di verifica (se necessario): Sì (n. 001-CS-2024)
- Foto dello stato di fatto (n. 3 foto): Sì
- Certificato di conformità CEI / dichiarazione impresa elettrica: Sì
- Nulla osta proprietario / contratto di locazione: Sì
- Autorizzazione del gestore della strada / provincia / ente titolare: No (non applicabile)
- Documentazione grafica in formato digitale (.pdf/.dwg): Sì
- Altro (specificare): Relazione illuminotecnica
10. EVENTUALI PRESCRIZIONI PROPOSTE DAL TECNICO
Eseguire l’installazione in orari concordati con l’Amministrazione condominiale; verificare la tenuta dei tasselli a 7 giorni dall’installazione; regolare dimmer per ridurre intensità luminosa dopo le 23:00.
11. DICHIARAZIONE FINALE
Il sottoscritto tecnico dichiara, sotto la propria responsabilità penale, che quanto esposto nella presente relazione corrisponde al vero e che è a conoscenza delle sanzioni previste in caso di dichiarazioni mendaci, con comunicazione all’Ordine professionale e alle Autorità competenti.
Luogo: Roma Data: 15/06/2024
Firma e timbro del tecnico:
Nome e Cognome: Ing. Paolo Verdi
Iscrizione Ordine / Albo: Ordine degli Ingegneri di Roma
Numero iscrizione: 12345
Indirizzo studio: Via Navona 5, 00186 Roma
PEC: paolo.verdi@pec.it
Telefono: +39 06 7654321
Firma: _______________________
Timbro: _______________________
12. DICHIARAZIONE DEL RICHIEDENTE
Dichiaro di essere a conoscenza e di accettare le dichiarazioni effettuate dal tecnico e di essere responsabile per gli obblighi di natura amministrativa e di occupazione di suolo pubblico.
Nome / Ragione sociale: Ristorante Da Marco S.r.l.
Firma: _______________________
Data: 15/06/2024
13. SPAZIO RISERVATO ALL’ENTE
- Protocollo: RM-2024-000123
- Parere tecnico: Favorevole subordinato a verifica in loco
- Parere paesaggistico / soprintendenza: Non necessario
- Prescrizioni autorizzative: Eseguire ancoraggi come da progetto; attenersi alla limitazione luminosa indicata
- Data rilascio autorizzazione / diniego: 20/06/2024
- Numero autorizzazione: AUT-RM-2024-0456

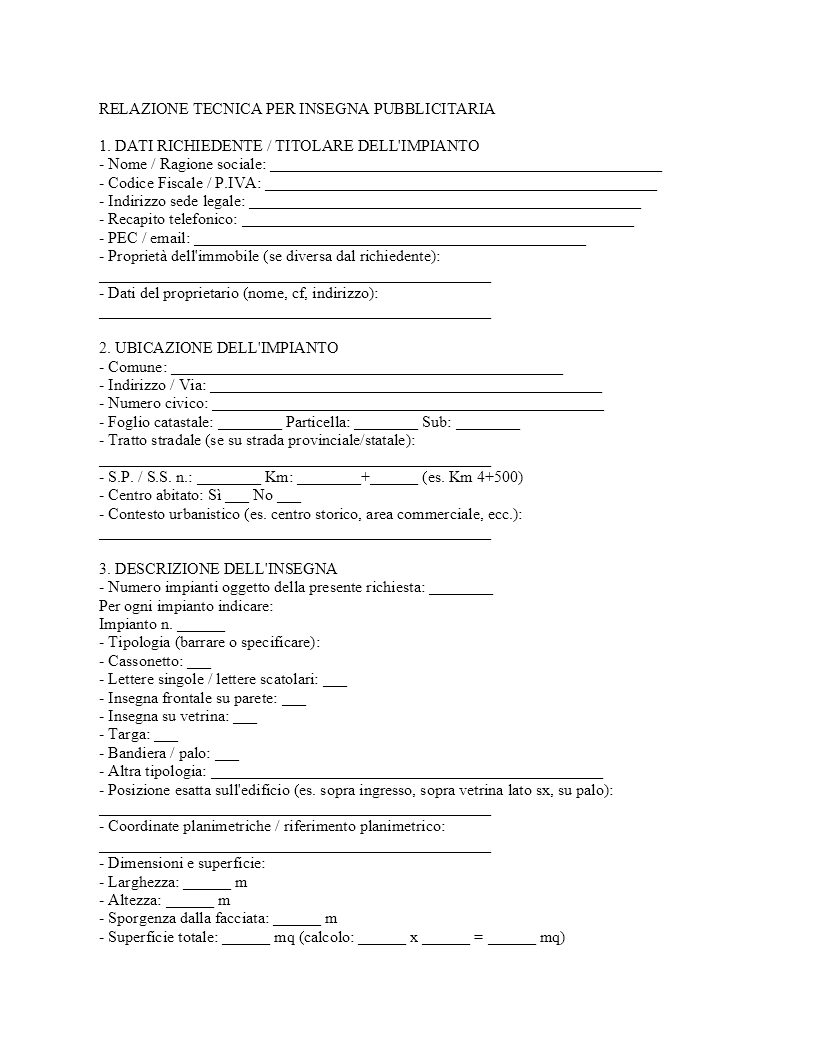

Modello Relazione tecnica per insegna pubblicitaria Word da Compilare
Scarica il fac-simile in formato Word per compilare comodamente il modello con i dati del richiedente, gli elaborati grafici e gli allegati richiesti. Il documento contiene tutti i campi del modello ufficiale e uno schema di asseverazione del tecnico da personalizzare.
