La relazione tecnica passo carrabile è un documento asseverato redatto da un tecnico abilitato (ingegnere, architetto o geometra) con lo scopo di descrivere, giustificare e certificare le condizioni geometriche, di visibilità e di sicurezza di un accesso veicolare su suolo pubblico. Serve per richiedere l’apertura, la regolarizzazione o la modifica di un passo carrabile e per ottenere la relativa concessione/autorizzazione dall’ente proprietario della sede stradale, attestando la conformità alla normativa vigente (in particolare al Codice della Strada e alla disciplina sulle dichiarazioni sostitutive di atto notorio).
Come compilare il modello Relazione tecnica passo carrabile
La compilazione della relazione tecnica deve seguire un approccio chiaro, documentato e conforme alle norme: il tecnico deve innanzitutto indicare i propri dati anagrafici e professionali, con il numero di iscrizione all’albo e il codice fiscale, assumendosi la responsabilità delle dichiarazioni rese ai sensi del DPR 445/2000. È necessario descrivere con precisione l’ubicazione dell’accesso indicando comune, via, civico, eventuale chilometraggio, riferimenti catastali e coordinate, e allegare planimetria catastale ed estratto di mappa aggiornati; la relazione deve inoltre specificare la tipologia di accesso (a raso, con marciapiede, con banchina o altra soluzione), le misure principali (larghezza sull’area privata e sul fronte strada, larghezza del marciapiede, profondità della banchina o zona di arretramento) e i dettagli costruttivi dei raccordi e degli arrotondamenti ai margini. Le verifiche di distanza dalle intersezioni, dalle rotatorie e dagli attraversamenti pedonali devono riferirsi ai criteri locali e, se esistenti, ai minimi comunemente adottati (ad esempio 12 m in ambito urbano per alcune configurazioni); vanno riferite le misure di visibilità rilevate sul posto, esplicitando la velocità limite della tratta e confrontando la visibilità rilevata con i valori teorici richiesti per la sicurezza. Ogni ostacolo alla visibilità va descritto e, se necessario, vanno indicate le opere proposte per il suo rimozione o mitigazione. La relazione deve inoltre riportare lo stato della pavimentazione sulla sede stradale e le opere a terra previste, con note su scavi, cordoli e ripristini; in caso di nuova realizzazione occorre specificare eventuali permessi/SCIA/CILA già richiesti o da richiedere. Sulla segnaletica va dichiarata la richiesta di installazione del cartello per passo carrabile (fig. II 78 D.P.R. 495/92) e l’eventuale realizzazione delle strisce di delimitazione, indicando se le opere e la segnaletica saranno a carico del richiedente. La documentazione allegata deve essere elencata con chiarezza (planimetrie, rilievi, sezioni, foto di rilievo con punti di ripresa) e tutte le dichiarazioni tecniche vanno rese con la formula prescritta, includendo la dichiarazione sotto responsabilità penale prevista dagli artt. 46 e 47 del DPR 445/2000 e la presa d’atto delle sanzioni per dichiarazioni mendaci. La relazione deve concludersi con eventuali prescrizioni tecniche da proporre all’ente e con la formale richiesta di rilascio della concessione/autorizzazione, firmata e timbrata dal tecnico e sottoscritta dal richiedente; per completezza, è opportuno indicare anche il tipo di concessione richiesta (permanente o temporanea) e ogni riferimento normativo utile a motivare le scelte progettuali e le misure adottate per garantire la sicurezza della circolazione.
Esempio Relazione tecnica passo carrabile
RELAZIONE TECNICA ASSEVERATA PER PASSO CARRABILE
A: Ufficio Viabilità / Ufficio Tecnico del Comune di Rom
Istanza di: Apertura ☑ Regolarizzazione ☐ Modifica ☐
1) Dati del tecnico asseverante
– Nome e Cognome: Ing. Giovanni Rossi
– Qualifica (Ingegnere/Architetto/Geometra): Ingegnere
– Numero iscrizione albo: 12345 (Ordine degli Ingegneri della Provincia X)
– Codice Fiscale: RSSGNV80A01H501U
– Indirizzo professionale: Via Roma 10, 00010 Roma (RM)
– Tel / Email: 06-1234567 / g.rossi@studioingegneria.it
2) Dati del richiedente / proprietario
– Nome e Cognome / Ragione sociale: Sig.ra Maria Bianchi
– Codice Fiscale / P.IVA: BNCMRA85B41H501Y
– Indirizzo: Via Verdi 5, 00010 Roma (RM)
– Tel / Email: 333-9876543 / m.bianchi@email.it
3) Ubicazione dell’accesso
– Comune: Roma
– Via / Piazza: Via Alessandro Manzoni
– Civico: 12
– Km strada (se pertinente): 0+350 (tratto urbano)
– Particella catastale – Foglio: Foglio 12, Particella 345, Sub. 1
– Classe / Subalterno: Categoria A/2, sub. 1
– Coordinate (lat/lon o sistema catastale): 41.900123 N / 12.500456 E
4) Tipologia dell’accesso (indicare e compilare dimensioni)
– Tipologia: ☑ Con marciapiede
– Larghezza accesso su proprietà privata: 3,50 m
– Larghezza foro sul fronte stradale: 3,50 m
– Larghezza marciapiede (se presente): 1,50 m
– Profondità banchina / zona di arretramento: 2,00 m
– Arrotondamento ai margini / raccordi (specificare): raccordi con raggio 0,50 m ai lati; smusso per utenza pedonale e veicolare
5) Distanze e relazioni con elementi stradali
– Distanza dall’intersezione più vicina: 20 m (intersezione via Manzoni / via Garibaldi)
– Distanza da rotatoria più vicina: 150 m
– Distanza da attraversamento pedonale più vicino: 30 m (a monte dell’accesso)
– Distanza da altri accessi privati pubblici (se rilevante): 40 m (accesso civ. 8)
– Distanza dal limite di proprietà o da elementi fissi (paline, pali, segnaletica): 2,0 m dalla palina segnaletica esistente
6) Verifiche di visibilità e sicurezza
– Velocità limite nella tratta stradale: 50 km/h
– Visibilità libera verso sinistra: 60 m (misurata a quota asse carreggiata e altezza occhio 1,05 m)
– Visibilità libera verso destra: 55 m (misurata come sopra)
– Raggio di curvatura e condizioni geometriche: raggio di curvatura della sede stradale in prossimità dell’accesso pari a 12 m; pendenza trasversale compatibile con deflusso acque meteoriche
– Presenza di ostacoli alla visibilità (alberi, muri, recinzioni, veicoli parcheggiati): siepe di recinzione privata lato sinistro che riduce visibilità, veicoli in sosta temporanea in corrispondenza dell’area
– Eventuali interventi necessari per adeguare visibilità: rimozione/accorciamento siepe di proprietà privata e segnalazione divieto di sosta con apposizione di strisce bianche e cartello passo carrabile
7) Pavimentazione e opere a terra
– Pavimentazione esistente (tipo/materiale): asfalto bituminoso sulla carreggiata; marciapiede in cemento
– Lunghezza pavimentata su strada (se richiesta): 5,00 m di raccordo pavimentato fino al piano viabile
– Note su scavi, cordoli, gravilloni o rialzi: demolizione parziale cordolo marciapiede e ricostruzione cordolo inclinato per permettere il transito; scavo limitato per posa massetto di fondazione
– Eventuali opere a carico del richiedente: realizzazione cordolo inclinato, ripavimentazione tratto di marciapiede e ripristino asfalto
8) Segnaletica e delimitazione
– Richiesta installazione cartello passo carrabile (fig. II 78 D.P.R. 495/92): SÌ
– Realizzazione strisce bianche di delimitazione (larghezza 10-12 cm): SÌ
– Eventuale segnaletica integrativa proposta: posizionamento di palina con cartello e verniciatura di simbolo passo carrabile; apposizione di divieto di sosta sul fronte
9) Normativa e autorizzazioni
– Presenza di autorizzazione edilizia (permesso / SCIA / CILA) per opere connesse: SÌ – n. CILA 2023/456 del 15/03/2024
– Concessione su suolo pubblico richiesta: Permanente ☑ Temporanea ☐ Durata (se temporanea): n.a.
– Tassa/occupazione del suolo prevista: da calcolare in base al regolamento comunale vigente
10) Documentazione allegata (barrare e indicare numero/descrizione)
– Planimetria catastale aggiornata: Allegato 1
– Estratto di mappa / planimetria di progetto: Allegato 2
– Rilievo planimetrico in scala: Allegato 3 (scala 1:200)
– Sezioni e particolari costruttivi: Allegato 4
– Rilievo fotografico (allegare n. foto): 6 foto (elenco foto e punti di ripresa): Allegato 5 – punti A/B/C/D/E/F
– Relazione fotografica con riferimento ai punti di interesse: Allegato 6
– Copia documento d’identità del richiedente: Allegato 7
– Eventuali pareri tecnici o autorizzazioni precedenti: nessuno
– Altro: computo metrico estimativo allegato (Allegato 8)
11) Dichiarazione del tecnico
Il sottoscritto tecnico, nella sua qualità di tecnico abilitato iscritto all’albo, sotto la propria responsabilità e ai sensi degli artt. 46 e 47 del D.P.R. 28 dicembre 2000 n. 445, dichiara che quanto sopra corrisponde al vero, che l’intervento proposto non compromette la sicurezza della circolazione né la regolarità della viabilità e che è conforme alle disposizioni del Codice della Strada (D.P.R. 16 dicembre 1992 n. 495) e alla normativa vigente. Dichiara altresì di essere a conoscenza delle sanzioni penali previste dagli artt. 359 e 481 del Codice Penale in caso di dichiarazioni mendaci.
Dichiara inoltre:
– che l’accesso non interferisce con intersezioni, spartitraffico o attraversamenti pedonali: SÌ
– che le distanze e le visibilità risultano conformi alla normativa e alle rilevazioni effettuate: SÌ (con le prescrizioni indicate per rimozione siepe)
– che, se necessario per nuove opere, sono state richieste/asserite le autorizzazioni edilizie: SÌ
– che le opere di pavimentazione/adeguamento vengono eseguite secondo le norme tecniche e con materiali idonei: SÌ
12) Eventuali prescrizioni tecniche proposte
– Prescrizione 1: Rimuovere o contenere la siepe laterale privata per ripristinare le visibilità minime rilevate.
– Prescrizione 2: Realizzare cordolo inclinato e pavimentazione di raccordo per una lunghezza minima di 5,00 m con materiali idonei e consolidati.
– Prescrizione 3: Installare cartello passo carrabile (fig. II 78 D.P.R. 495/92) e realizzare le strisce di delimitazione; apporre divieto di sosta sul fronte.
13) Richiesta
Si chiede il rilascio della concessione/autorizzazione per passo carrabile per l’accesso sito in Via Alessandro Manzoni n.12, Comune di San Martino, secondo quanto descritto nella presente relazione e negli elaborati allegati.
Luogo: Roma
Data: 10 / 04 / 2024
Firma e timbro del tecnico:
Ing. Giovanni Rossi – Timbro e firma
Firma del richiedente:
Maria Bianchi – Firma
Ricevuta documentazione (Ufficio comunale)
Data ricezione: __ / __ / _______
Protocollo n.: __________________________
Responsabile istruttoria: __________________________
(Spazio riservato per eventuali annotazioni e parere tecnico dell’ufficio)
______________________________________________________________________________
______________________________________________________________________________

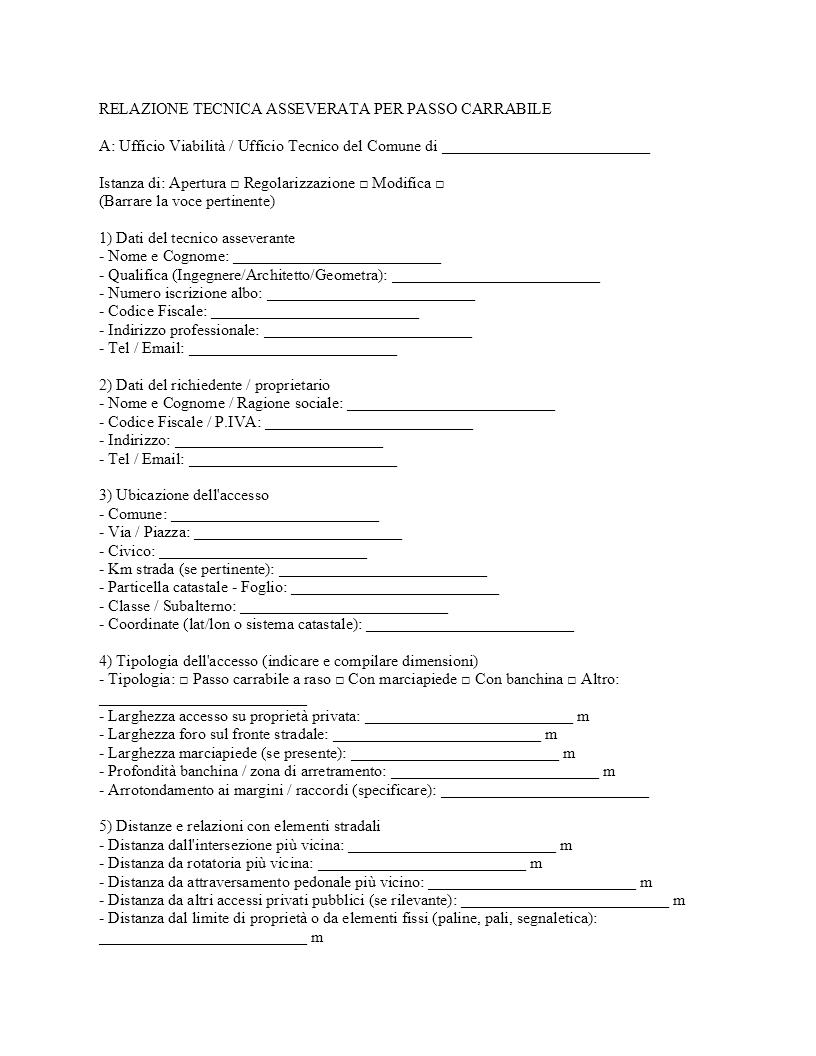

Modello Relazione tecnica passo carrabile Word da Compilare
Di seguito il fac-simile in formato Word pronto per essere scaricato e compilato. Utilizzare il documento per trasporre i dati del presente esempio e per allegare le planimetrie e i rilievi richiesti dallo sportello tecnico comunale.
